一.在線濁度水溫傳感器工作原理
在線濁度水溫傳感器又稱在線濁度傳感器,自清潔濁度傳感器,在線濁度水溫傳感器可搭配水質監測設備,用來實時監測水質的濁度和溫度,可用于水處理廠,河流、湖泊等水體監測點,水產養殖,工業用水監測等多種行業領域使用,在河流、湖泊等水體中設置水質在線濁度水溫傳感器,可以實時監測水質狀況,為環境保護和治理提供數據支持。
散射濁度傳感器通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法,線性處理采集值,并經過溫度補償算法,輸出濁度值。
二.在線濁度水溫傳感器技術參數
| 測量原理 | 散射光法(可選自清潔) |
| 量程范圍 | 0~40NTU 0~1000NTU 0~3000NTU |
| 分辯率 | 0.1NTU |
| 精度 | ±1%,±0.3℃ |
| 溫度補償 | 自動溫度補償 |
| 輸出方式 | RS-485(Modbus/RTU) |
| 存儲溫度 | -5-+65℃ |
| 工作環境 | 0~50℃,≤0.2MPa |
| 安裝方式 | 浸入式安裝,3/4NPT安裝螺紋 |
| 線纜長度 | 5m |
| 功耗 | 12V供電:清潔刷不工作時,產品功耗約0.5W,清潔刷工作時,產品功耗約1.5W |
| 供電 | DC:12V-24V |
| 防護等級 | IP68 |
| 校準方式 | 兩點校準 |
| 外殼材質 | ABS+金屬 |
三.尺寸/安裝

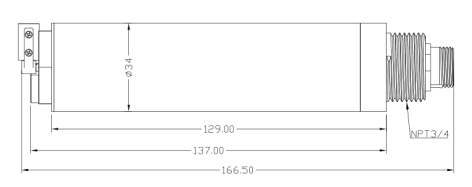

1. 尺寸圖

2. 接線圖
線纜為4芯屏蔽線:
紅色—電源線 藍/黑色—地線 綠色—485B黃色—485A
生產批次不同,線纜顏色略有差異,具體參照線纜絲印。

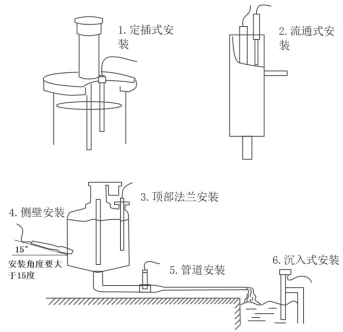

3. 安裝

四.維護和保養
傳感器維護:
如傳感器需要清洗,可用溫水和適量的洗滌劑,進行清洗。
注意:
避免強烈震動損環前面透光玻璃,切勿用硬制品刮擦。
